안녕하세요, CM테크입니다 :)
오늘은 통합시공사례를
소개해드리려 하는데요,
크고 작은 작업마다 저희를
찾아주시는 감사한
단골 고객님의 의뢰였답니다!
자, 그럼 바로 확인해보러
가보실까요?!
※ 휴대폰으로 촬영한 사진이므로
실물과는 차이가 있을 수 있습니다.
이번 현장에서는 고해상도
LED(Light Emitting Diode)전광판
(3840×2240 사이즈, P2.5 모듈)을 설치했고,
공간 전체를 풍성하게 채우기 위한
스피커 4대,
앰프·음향기기·랙케이스를
포함한 통합 음향시스템을
함께 시공했습니다.
시공 될 장소는 최근 인테리어가
마무리된 공간으로, 내부가
새롭게 리뉴얼된 직후였습니다.
현장은 전체적으로 깔끔하게
정돈되어 있었고, 내부에 가구나
집기류가 전혀 없어 시공하기에
비교적 수월한 환경이었습니다.

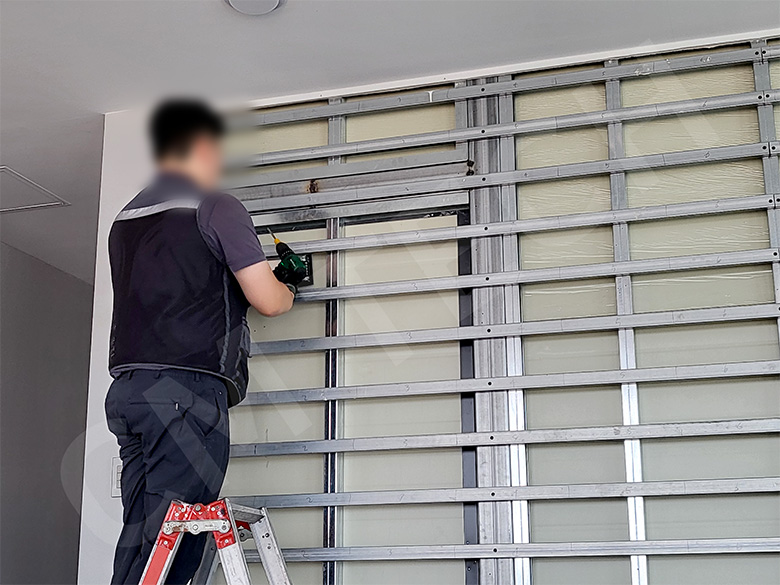

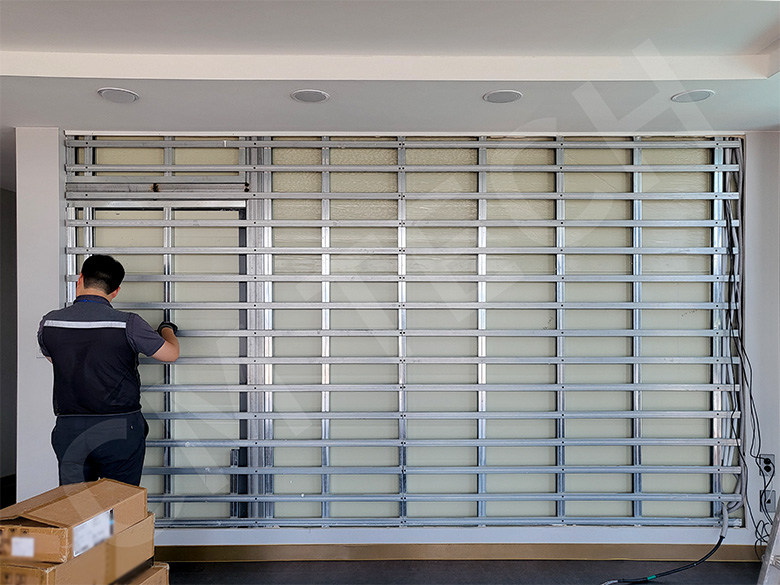

하지만 이번 작업에는
약간 까다로운 요소가 있었는데요,
전광판을 설치할 벽면에 출입문
(사용을 하지 않는 문이었습니다.)
이 위치해 있었기 때문에,
타공판 설치 시 보강과
위치 조정이 필요했습니다!
문틀 구조에 영향을 주지 않으면서도
전광판을 안정적으로 고정할 수 있도록
설치 각도와 고정 지점을
세심하게 조율하여 타공판을 먼저
설치했습니다.

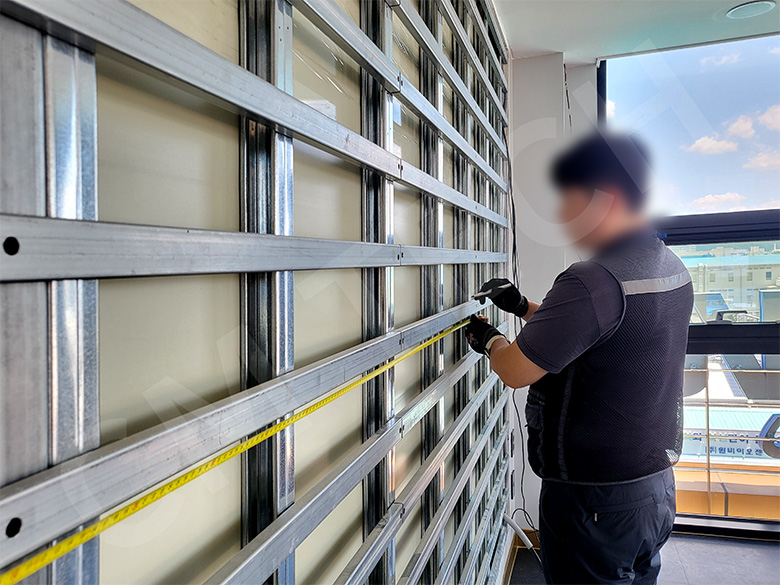

타공판은 LED 모듈들이
고정되는 구조물이며,
이 판이 수직·수평이 맞지 않으면
최종 결과물도 삐뚤어지게 되므로
가장 중요한 단계 중 하나이죠 :)

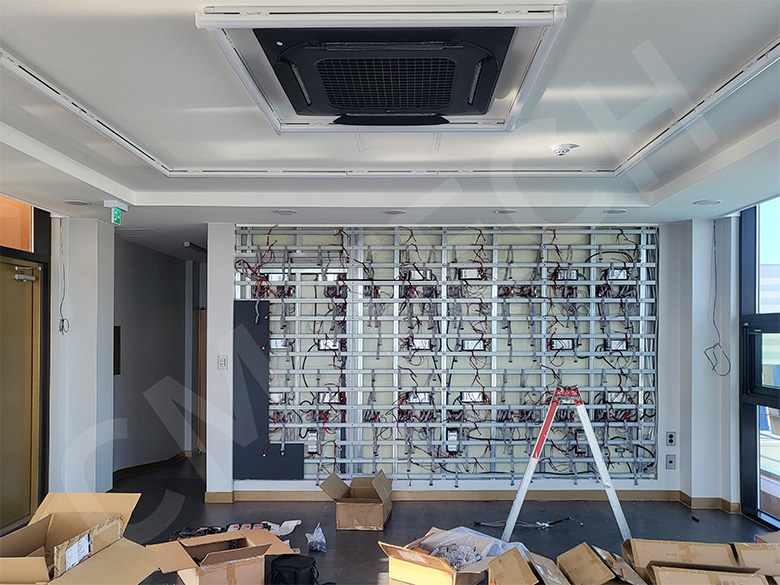

타공판 설치를 모두 마친 후에는,
SMPS를 설치하기 위한
간격 조정 작업을 진행했습니다.
연결될 모듈 간 전선 길이를 통일하고,
전체 배선을 깔끔하게 정리하기 위해
여유분을 고려한 최소한의 길이로
맞춰주기 위해 꼭 필요한 작업이랍니다!
SMPS들이 균일한 간격으로
아주 깔끔하게 정렬되었죠?!

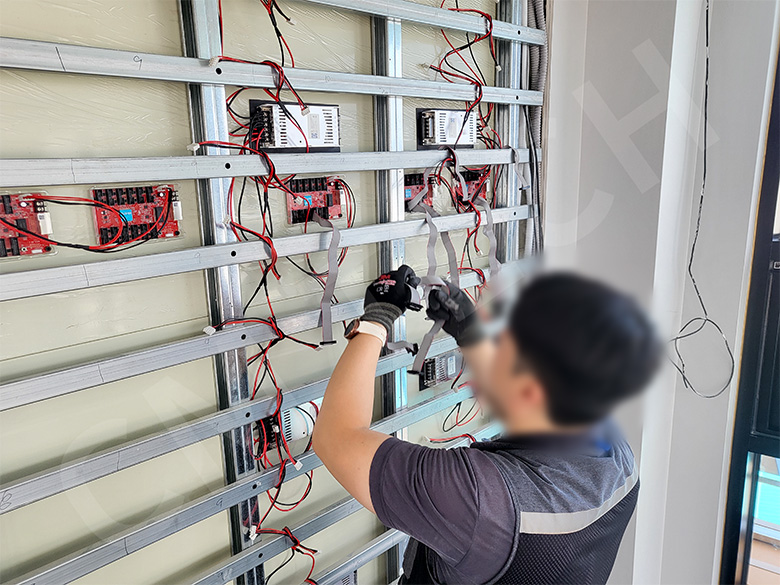

전광판 모듈 간 연결에는
수많은 데이터 케이블과
전원선이 필요합니다.
이때 간격이 일정하지 않거나
연결되어야하는 전선 하나하나에
정의를 두지 않으면 전선 길이나
모듈에서 오차가 생겨 아주
꼼꼼히 정리하며 설치를
해야되는 부분입니다!
(설치 후에도 꼼꼼히 다시
체크하시는 대표님!!)

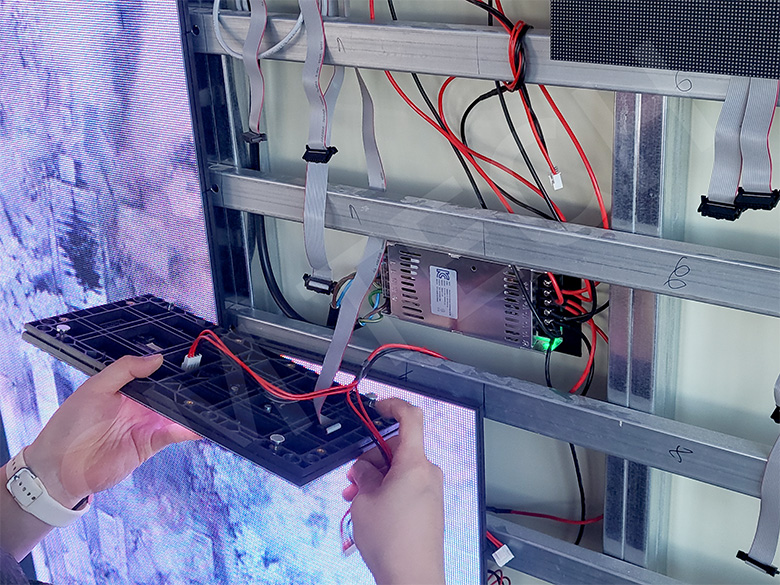

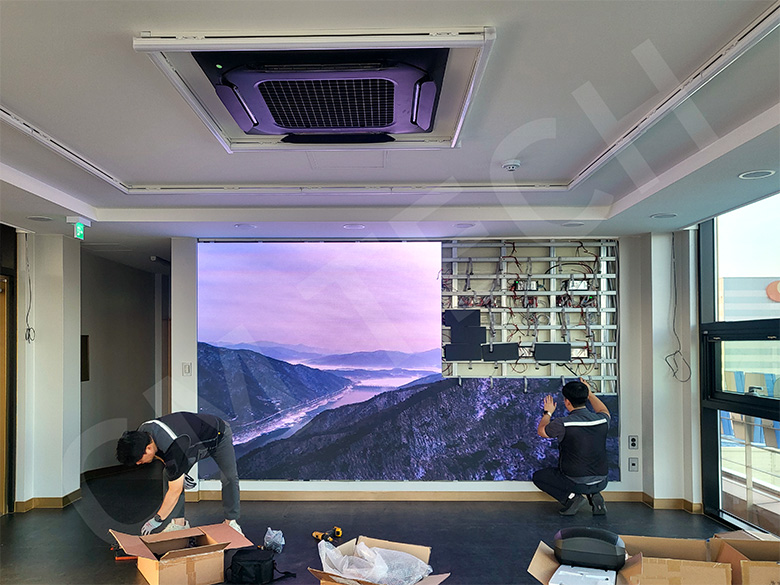

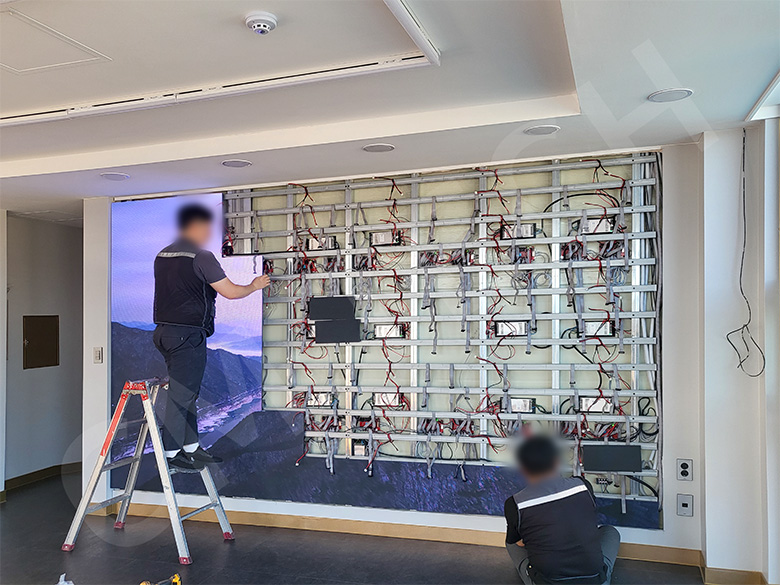

SMPS를 모두 설치했으니
모듈을 하나씩 꼼꼼히 붙이는 수작업하는
설치 모습을 보시죠!

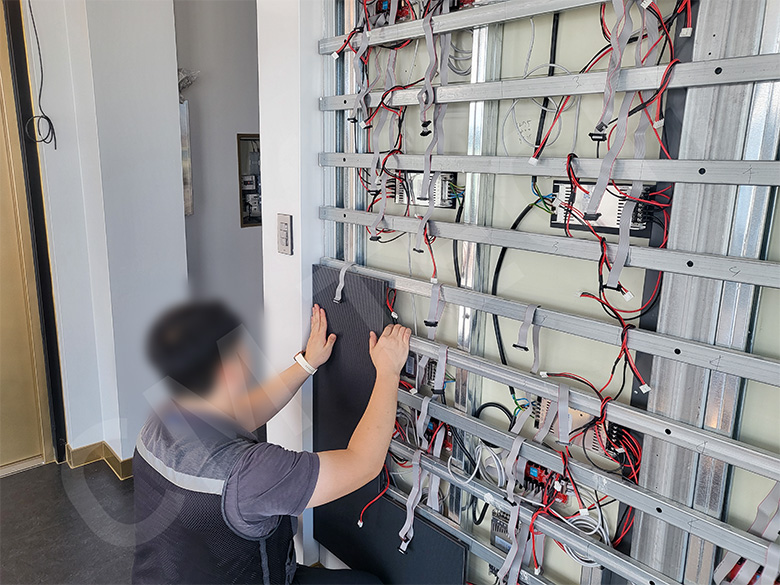

이번 현장에서 가장 까다로웠던 점은
바로 벽과 바닥이 완전히 직각이
아니었다는 점입니다.
그리고 타공판 아래에 수직·수평을
맞춰놓은 받침도 없었죠.
바닥과 옆의 벽면이
정확히 90도로 떨어지지 않아,
육안상 평평해 보여도 실제 모듈을
맞대보면 한쪽이 뜨거나 밀리는 현상이
발생할 확률이 높았습니다.
이를 해결하기 위해 모듈을
하나하나 부착할 때마다
수직·수평을 일일이 측정하고
미세 조정을 반복했습니다!
전면에서 보았을 때 직사각형의
균형이 어긋나지 않도록
조절하는 데 오랜 시간을
공들였답니다 :)

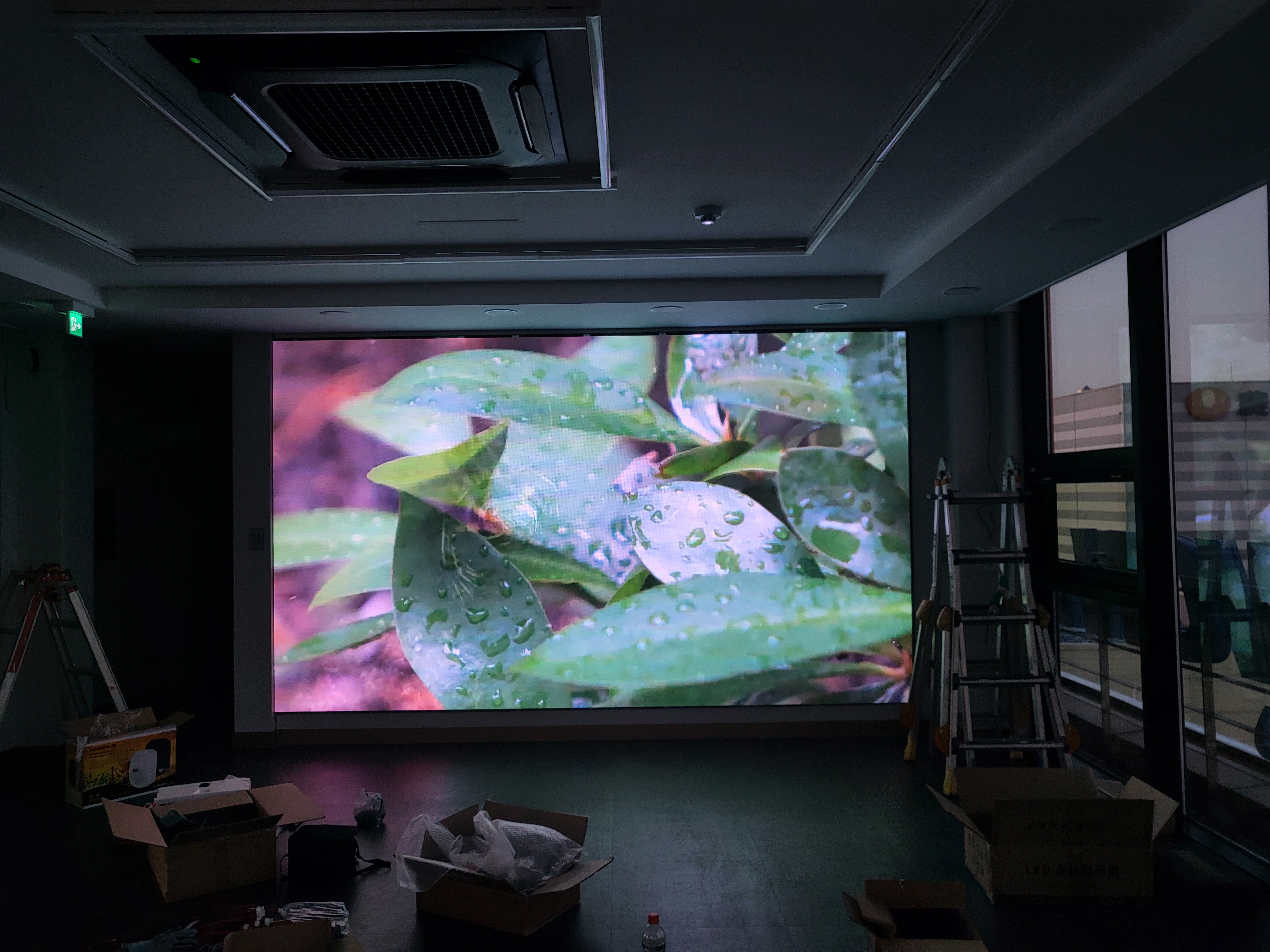

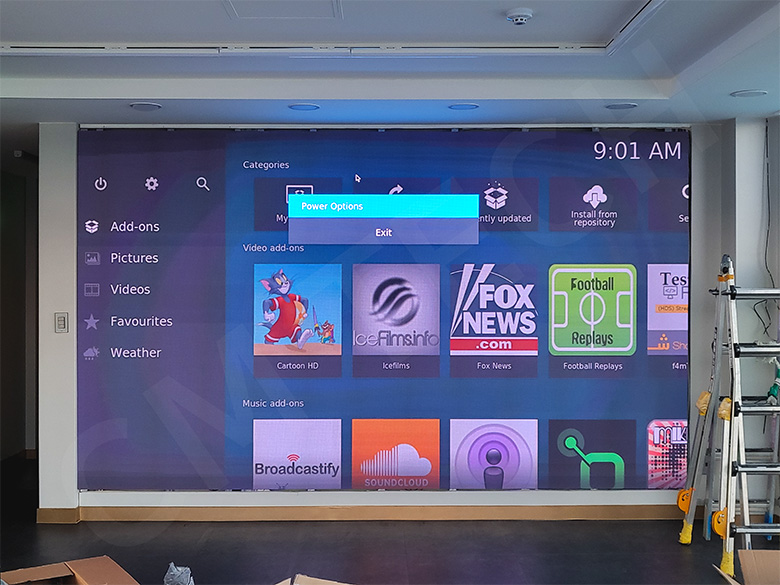

이제 설치가 완성 된
전광판을 보실까요?!
짜잔!
아주 깔끔하게 빈틈없이
잘 설치가 되었죠?
참고로 설치된 P2.5는
픽셀 간격이 2.5mm로
아주 좁기 때문에,
가까이서 봐도 픽셀이 눈에 띄지 않고
선명하고 부드러운
영상 출력이 가능하답니다!

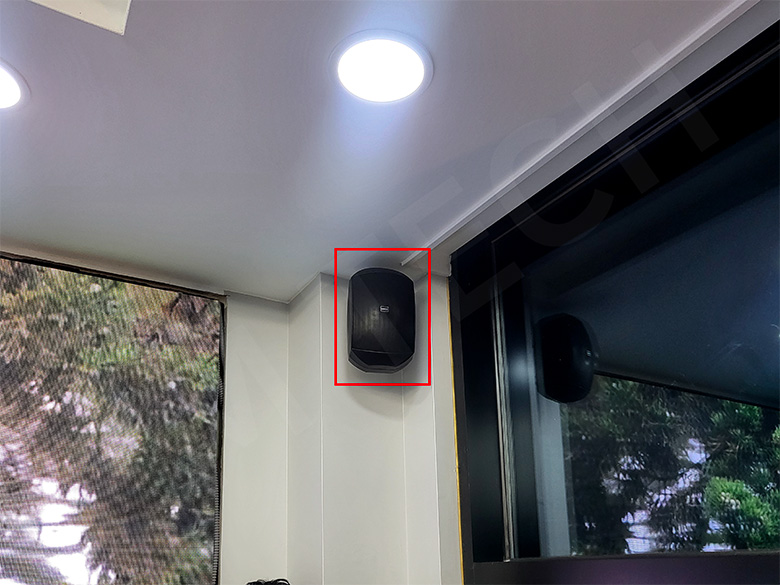

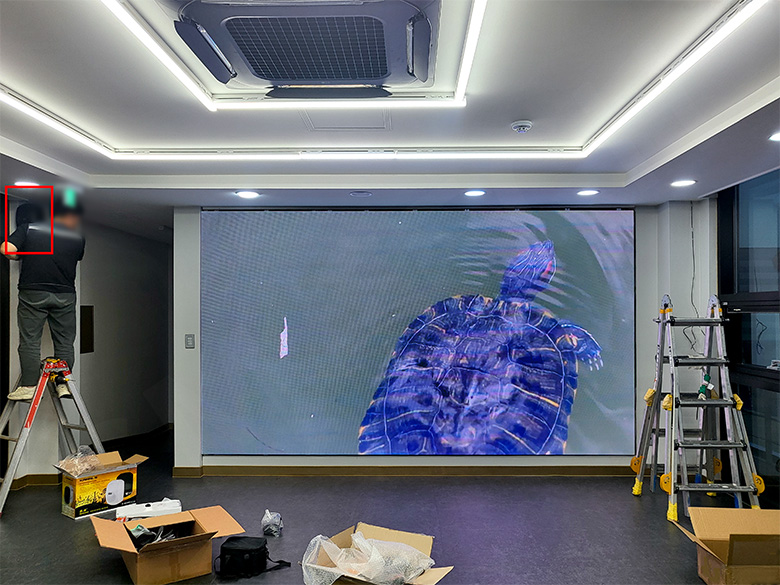

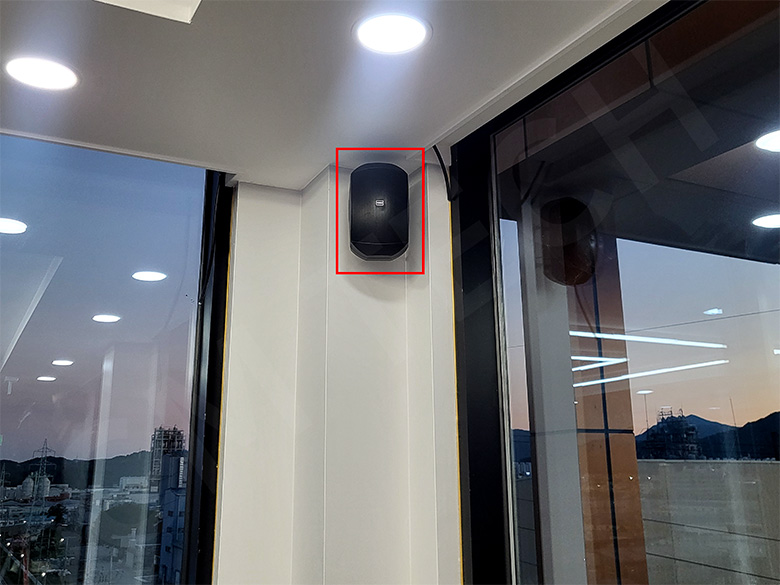

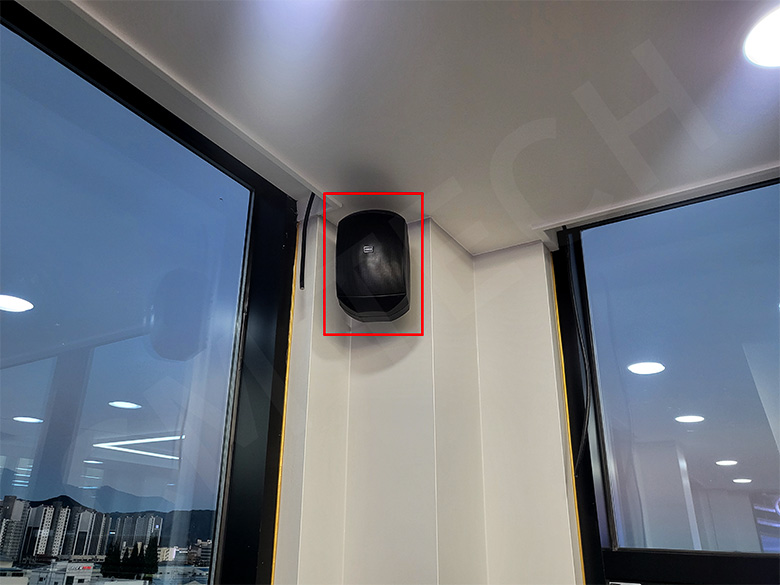

스피커는 공간의 4면
모서리에 1대씩 설치하여,
음이 고르게 분산되도록 배치했습니다.
또한 고출력 앰프와 매칭하여
소리 왜곡 없이 출력되도록 했답니다!

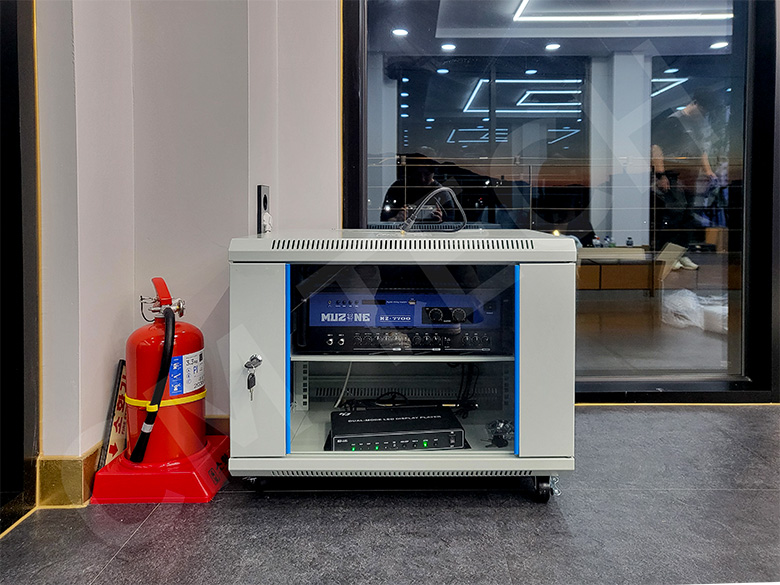

앰프, 믹서 등을 랙케이스 하나에 정리하여
깔끔하게 구성하였고, 각 장비별로
사용 방법 안내도 정리해드렸습니다!
설치가 모두 끝난 후에는
전체 시스템을 전원부터
순차적으로 작동시켜가며
영상 출력, 음향 출력 등 꼼꼼히
모두 점검 후 작업을 마무리 하였습니다.
이번에는
여러 번 의뢰를 맡겨주신 만큼!!
저희도 그 신뢰에 보답하고자
모듈 정렬, 전선 정리, 음향 튜닝 등
세부적인 부분까지 더욱 더 꼼꼼하게
확이하며 작업했습니다.
앞으로도 고객님의 신뢰와 기대에
늘 부응하는 결과로 보답하는
CM테크가 되겠습니다.
감사합니다 :)
